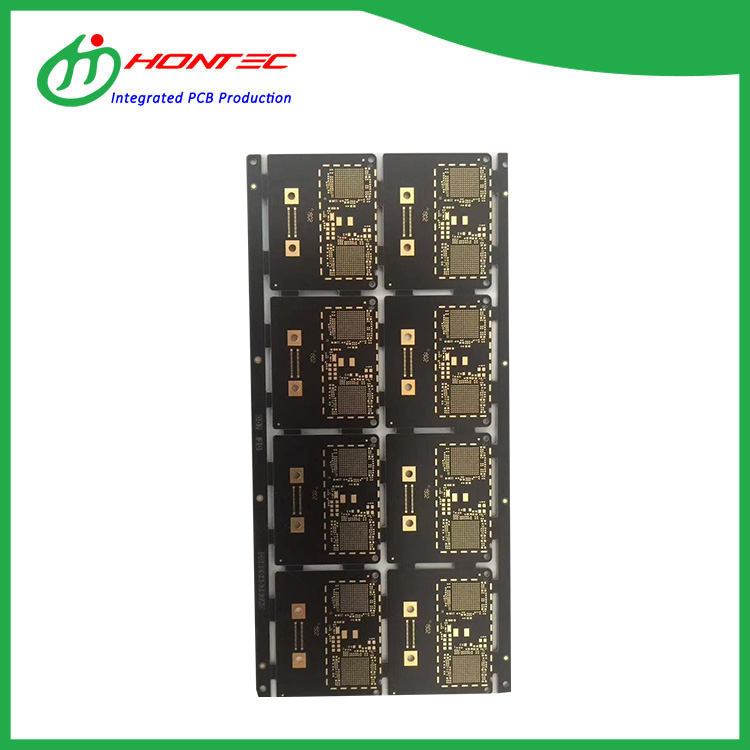

Sammenkobling med høy tetthet(HDI) PCB muliggjør revolusjonerende fremskritt innen elektronikk ved å pakke intrikate kretsløp til kompakte design. Som leder innen HDI PCB -produksjon,HontecLeverer krevende presisjonsutløsninger for bransjer som krever presisjon, pålitelighet og rask innovasjon. Med sertifiseringer inkludert UL, SGS og ISO9001, og strømlinjeformet logistikk via UPS/DHL, styrker vi klienter over 28 land. Nedenfor utforsker viHDI PCBBruksområder, tekniske spesifikasjoner og bransjespesifikke fordeler.
HDI PCBBruk mikrovia, blinde/nedgravde vias og finlinjespor for å oppnå høyere ledningstetthet enn tradisjonelle brett. Dette tillater:
Miniatyrisering: krympe enhetsstørrelser med 40–60%.
Forbedret ytelse: Reduser signaltap og kryssprat.
Flerlagsintegrasjon: Støtt komplekse design i begrensede rom.
A. Forbrukerelektronikk
Smarttelefoner/nettbrett: Aktiverer ultra-tynne design med multikamera-matriser og 5G-moduler.
Wearables: Powers Compact Health -skjermer og AR/VR -headset.
B. Medisinsk utstyr
Bildesystemer: MR -maskiner og bærbare ultralydenheter.
Implantater: Hjertemonitorer med biokompatible materialer.
C. Automotive Electronics
ADAS: LIDAR -sensorer og autonome kontrollenheter.
Infotainment: Skjermer med høy oppløsning og tilkoblingsknutepunkter.
D. Aerospace & Defense
Avionics: Flight Control Systems med EMI -skjerming.
Satellittkomms: Lette, strålingsresistente brett.
E. Telekommunikasjon
5G Infrastruktur: Basestasjoner og RF -forsterkere.
Rutere/brytere: Høyhastighets dataoverføring.
F. Industriell automatisering
Robotikk: Motorkontrollere og sensorgrensesnitt.
IoT Gateways: Edge-Computing-enheter.
| Parameter | Standardområde | Avansert evne |
| Lagtelling | 4–20 lag | Opptil 30 lag |
| Minimum spor/plass | 3/3 mil (76,2 μm) | 2/2 mil (50,8 μm) |
| Mikro-VIA-diameter | 0,1 mm | 0,075 mm |
| Styretykkelse | 0,4–3,0 mm | 0,2–5,0 mm |
| Overflatebehandling | Enig, hasl, fordypningssølv | Osp, hardt gull |
| Materiale | FR-4, High-TG, Rogers | Polyimid, halogenfri |
