Sammendrag: Tungt kobber-PCBer avgjørende for applikasjoner med høy effekt og høy pålitelighet. Denne artikkelen utforsker fordelene deres, designhensyn, produksjonsprosesser og praktiske applikasjoner for å hjelpe ingeniører og bedrifter med å optimalisere elektronisk ytelse og samtidig redusere feil.
Innholdsfortegnelse

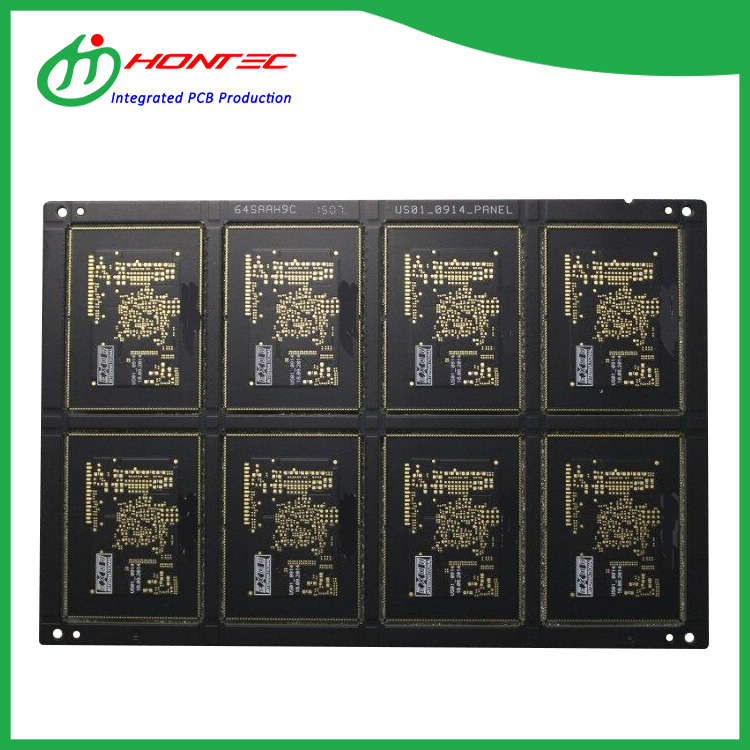

Hva er Heavy Copper PCB?
Kraftige kobber-PCB-er er trykte kretskort designet med kobbertykkelser som overstiger standardnivåer, typisk 3oz/ft² (105 μm) eller mer. De håndterer høyere strømmer, sprer varme effektivt og er avgjørende for industriell kraftelektronikk, bilelektronikk og høystrømskretser.
Sammenlignet med standard PCB, gir tunge kobber PCB:
- Forbedret strømføringsevne
- Forbedret termisk styring
- Økt mekanisk styrke
- Lengre levetid under krevende forhold
Fordeler med Heavy Copper PCB
| Trekk | Fordel |
|---|---|
| Høy strømkapasitet | Støtter høyere strømstyrke uten overdreven oppvarming. |
| Utmerket varmespredning | Reduserer risikoen for komponentfeil på grunn av termisk stress. |
| Mekanisk styrke | Motstår vridning og deformasjon under drift. |
| Varighet | Forlenger PCB-levetiden i tøffe industrielle miljøer. |
Disse fordelene gjør tunge kobber-PCB-er uunnværlige i sektorer der pålitelighet og ytelse ikke kan diskuteres.
Designhensyn for tunge kobber-PCB
Utforming av tunge kobber-PCB krever nøye oppmerksomhet til faktorer som påvirker ytelse og produksjonsevne:
- Sporbredde og -tykkelse:Sørg for at sporene håndterer den nødvendige strømmen uten overoppheting.
- Termisk styring:Bruk termiske viaer, fly og varmeavledere for å spre varme effektivt.
- Materialvalg:Velg underlag som FR-4, polyimid eller metallkjerneplater basert på termiske og mekaniske behov.
- Plateteknikker:Elektrodeponert kobber sikrer jevn tykkelse og pålitelighet.
- Panelisering:Optimaliser for produksjonsutbytte og reduser avfall.
Heavy Copper PCB Produksjonsprosess
Produksjonen av tunge kobber-PCB innebærer flere kritiske trinn:
- Forberedelse av grunnmateriale:Valg av høykvalitets substrat og pre-bond kobberfolier.
- Laminering:Pressing av kobberlag og prepreg under høy varme og trykk.
- Mønster:Bruke fotolitografi for å definere kretsveier.
- Etsning:Fjern overflødig kobber for å etterlate ønskede spor.
- Galvanisering:Bygge opp ekstra kobber for høystrømspor.
- Overflatebehandling:Påføring av HASL, ENIG eller andre finisher for loddbarhet.
- Testing:Elektrisk, termisk og mekanisk testing for å sikre ytelsesstandarder.
Anvendelser av tunge kobber-PCB
Tunge kobber-PCB-er er mye brukt i bransjer der holdbarhet og høyeffekthåndtering er kritisk:
- Industrielle strømforsyninger og omformere
- Elbiler og ladestasjoner
- Telekom- og 5G-infrastruktur
- Medisinsk bildebehandling og høyeffekts diagnostisk utstyr
- Høystrøms LED-lyssystemer
Vedlikeholdstips for tunge kobber-PCB
Riktig pleie sikrer lang levetid og pålitelig drift:
- Regelmessig visuell inspeksjon for korrosjon, delaminering eller overoppheting.
- Sjekk loddeskjøter for sprekker og forsterk om nødvendig.
- Rengjør med ikke-slipende, antistatiske løsninger.
- Sørg for riktig termisk styring under drift.
- Følg produsentens retningslinjer for grenser for elektrisk belastning.
Ofte stilte spørsmål
- Q1: Kan tunge kobber-PCB-er håndtere ekstremt høye strømmer?
- Ja, med riktig spordesign og kobbertykkelse kan de håndtere strømmer over 100A avhengig av bruksområdet.
- Q2: Hvor tykt kan kobberlaget være?
- Typiske tunge kobber-PCB-er varierer fra 3 oz (105 μm) til 10 oz (350 μm) per lag.
- Q3: Er tunge kobber-PCB dyrere?
- De er generelt dyrere enn standard PCB-er på grunn av tilleggsmaterialer og kompleksitet i produksjonen, men ytelsen og levetiden rettferdiggjør investeringen.
- Q4: Hvilke bransjer drar mest nytte av tunge kobber-PCB?
- Bransjer som bilindustri, industrikraft, romfart, medisinsk utstyr og telekom drar betydelig nytte av deres høye strøm- og termiske ytelse.
Kontakt HONTEC
HONTECspesialiserer seg på høykvalitets tunge kobber-PCB som oppfyller krevende industrielle og kommersielle standarder. Vår ekspertise sikrer pålitelige kretskort med høy ytelse for dine mest kritiske applikasjoner. For flere detaljer og tilpassede løsninger,kontakt ossi dag.
